WinErs ist ein modular aufgebautes Prozessleit- und Prozessautomatisierungssystem mit integrierter Soft-SPS. WinErs wird als flexibles, kostengünstiges und schnell erlernbares Prozessleit- und Simulationssystem gleichermaßen erfolgreich in Industrie, Lehre und Forschung eingesetzt.

Überwachen
Bis zu 1 mio. Alarmmeldungen
5 Meldeklassen (Betriebsmeldung bis Störmeldung)
Umfangreiche Filterfunktionen
Fernzugriff

Blockstrukturen
- Arithmetik, Differentialgleichungen, Funktionsgeber, Programmgeber
- Eigene Algorithmen
Diverse grafische Elemente
Simulieren
  Steuern und Regeln
  Einfache grafische Eingabe
  Regelalgorithmen beliebig miteinander verknüpfbar
  GRAFCET nach DIN EN 60848
  Online-Debugger

  Individuell einstellbare Speicherungsarten
  Speicherzeit ab 1 ms
  Auswertung sämtlicher erfasster Daten
  Diverse Analysetools
  Auswerten











Einsatzgebiete

Prozessvisualisierung,

Steuerung und Regelung,

Alarmierung,

Batch-Verarbeitung,

Überwachung,

Protokollierung,

Messwertarchivierung,

als komplettes Prozessleitsystem,

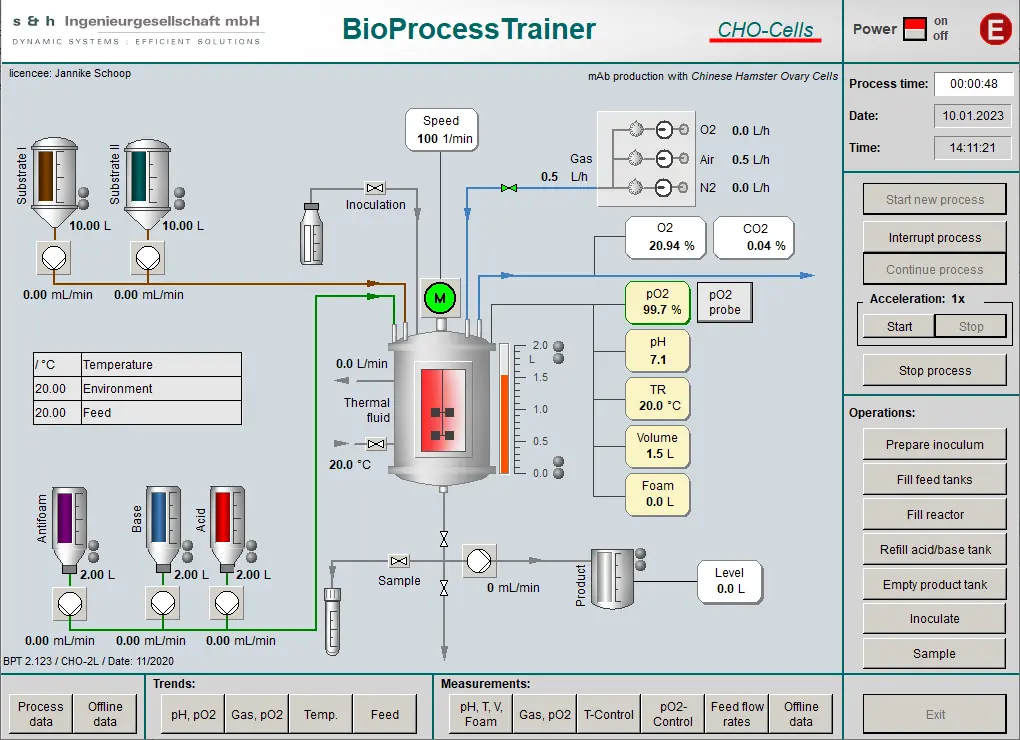

als Simulationssystem für dynamische Systeme.

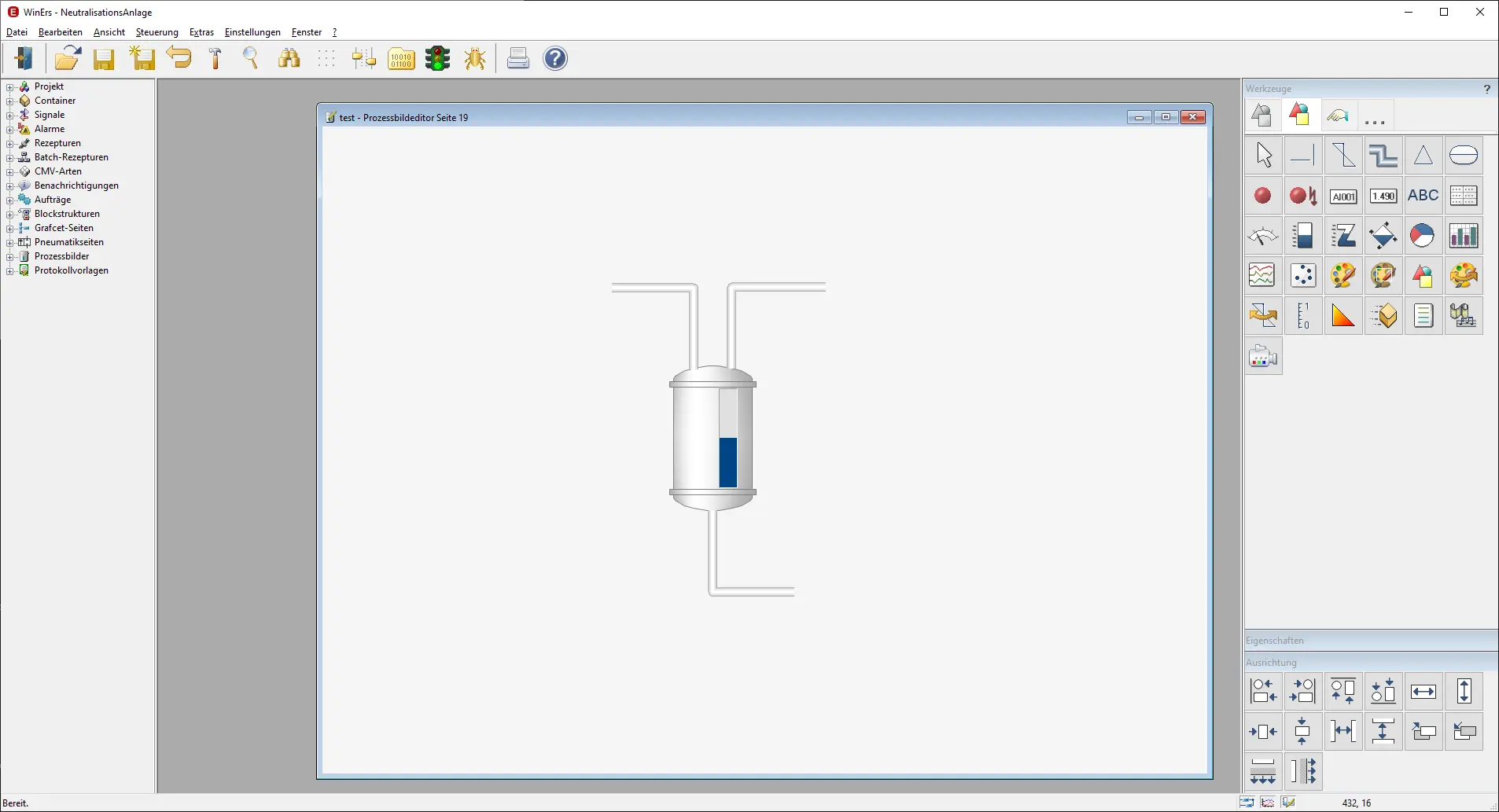

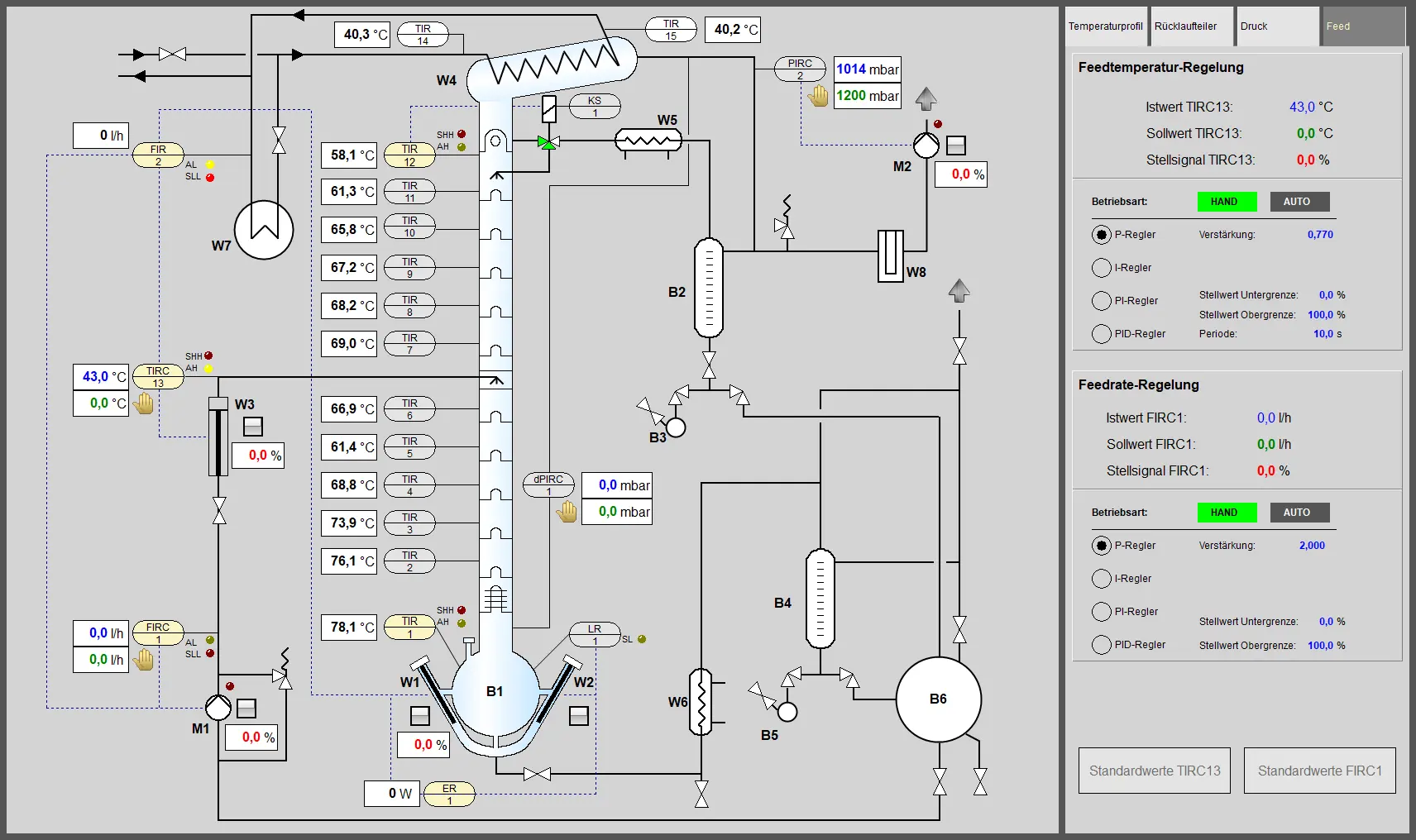

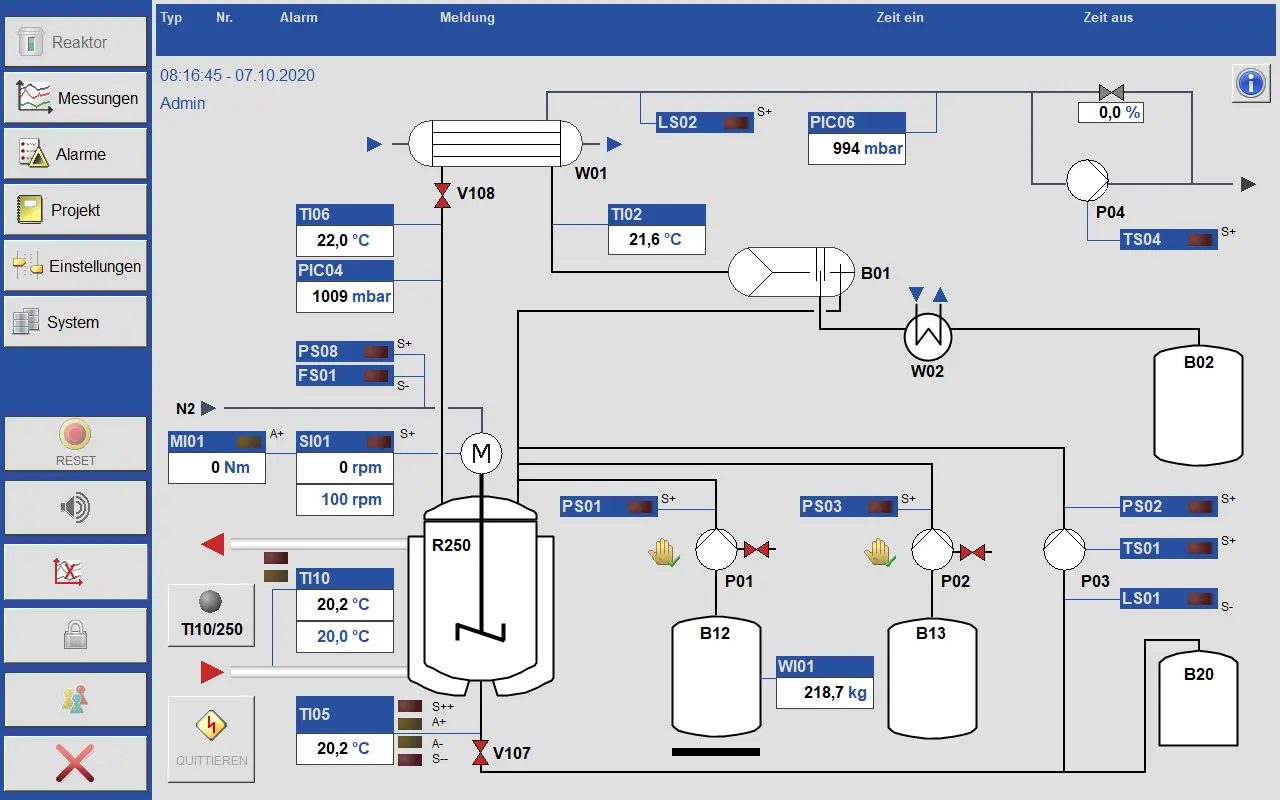

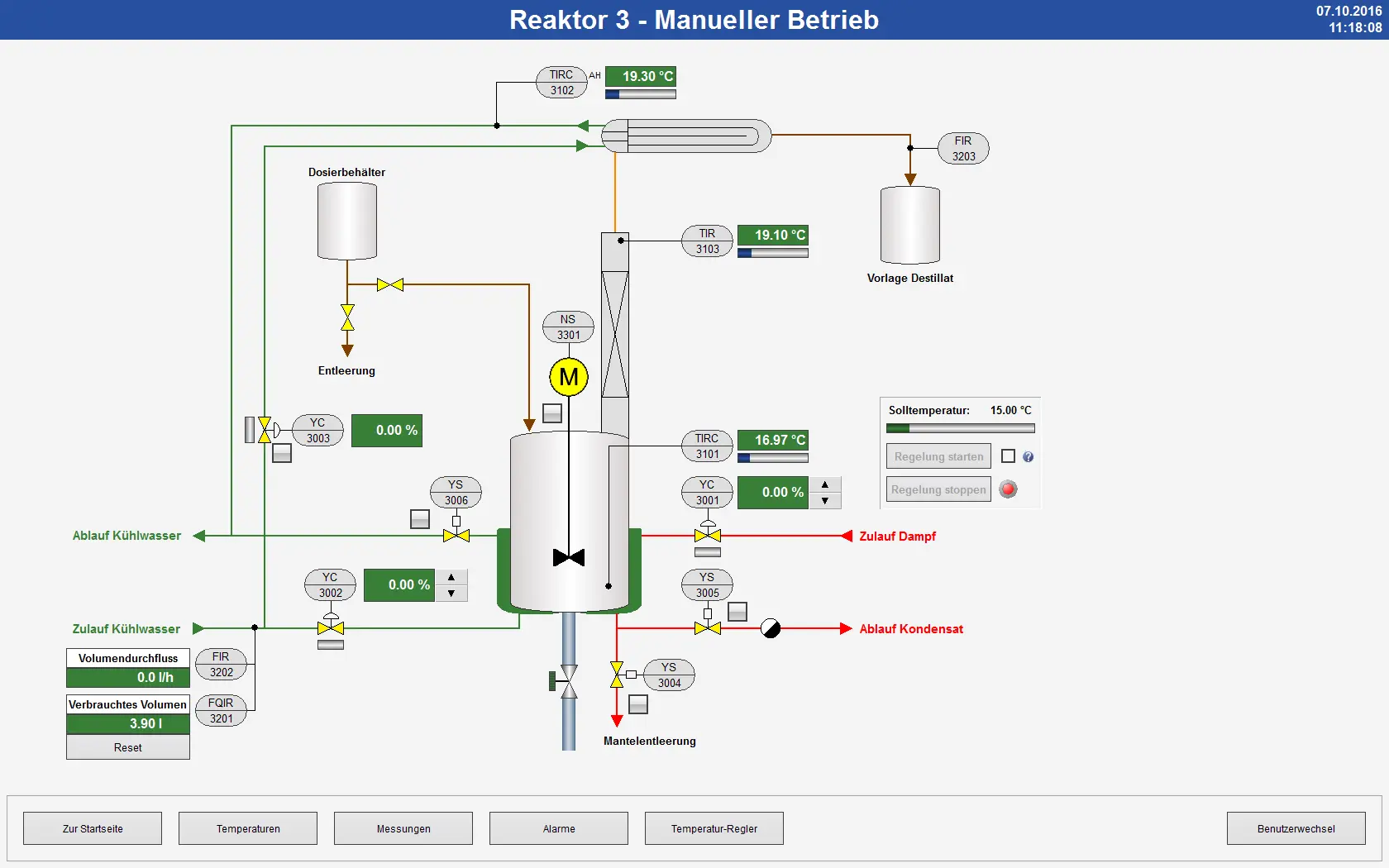

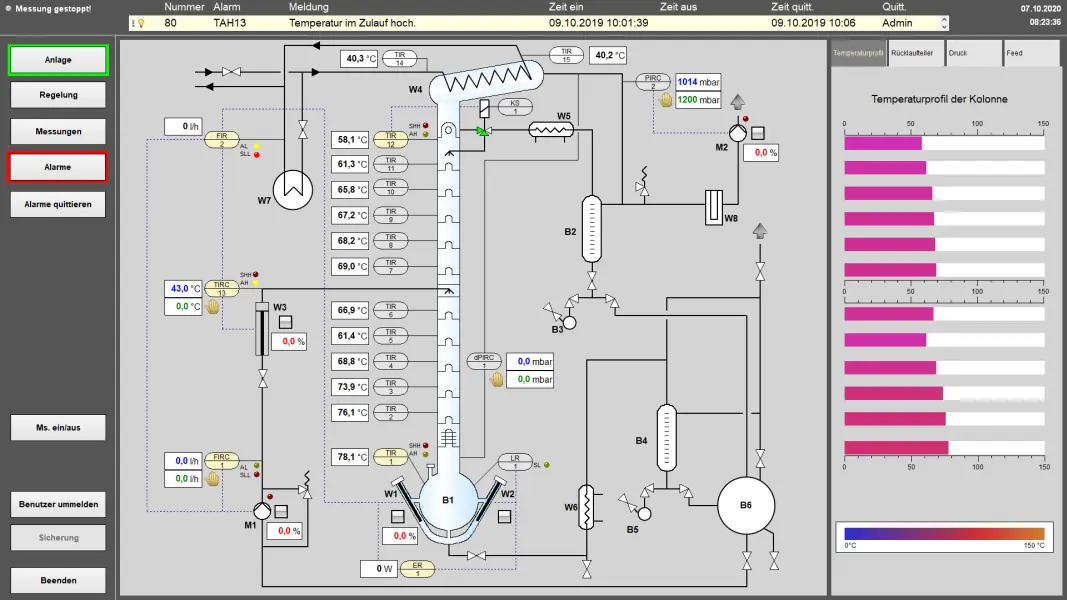

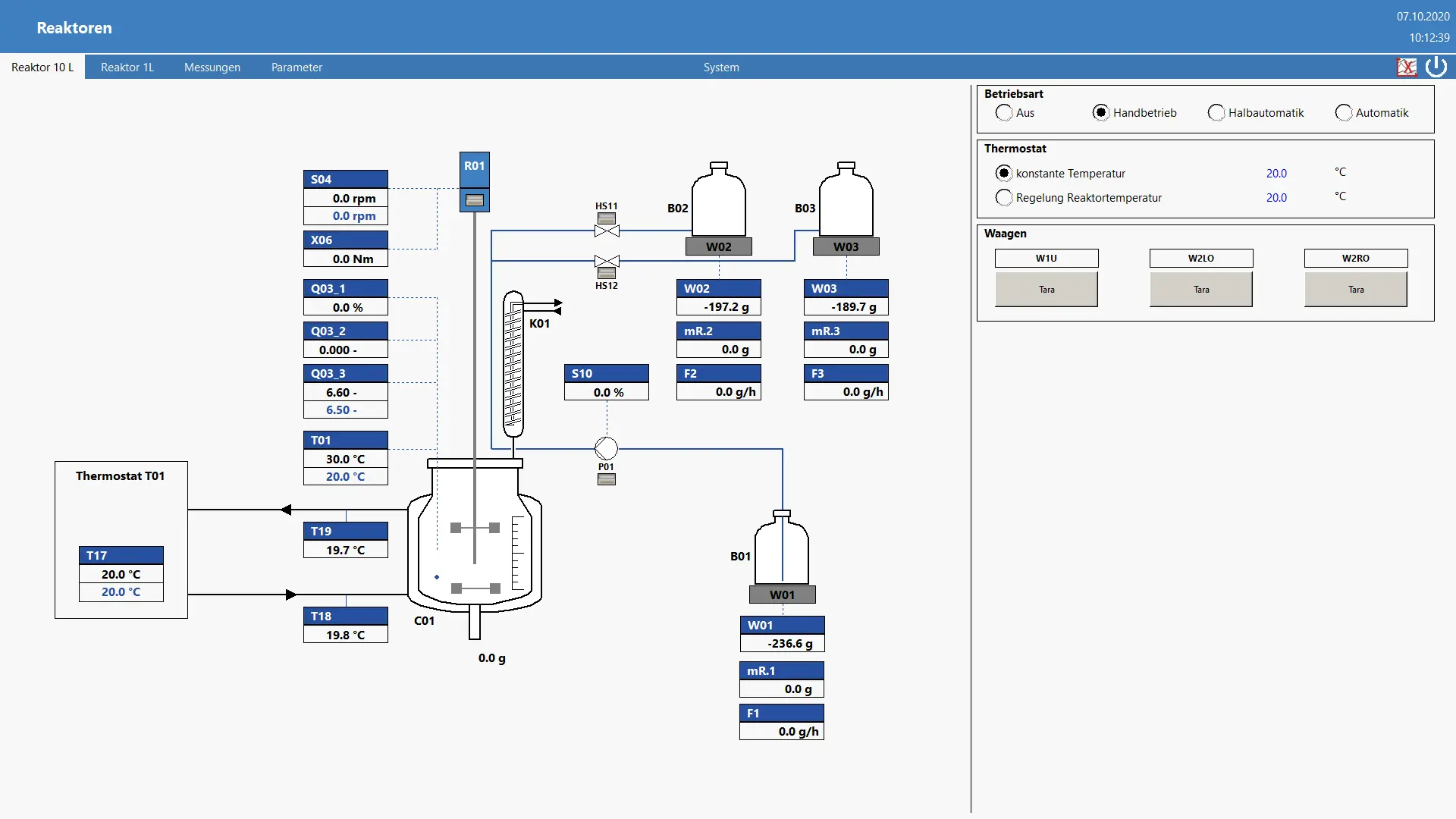

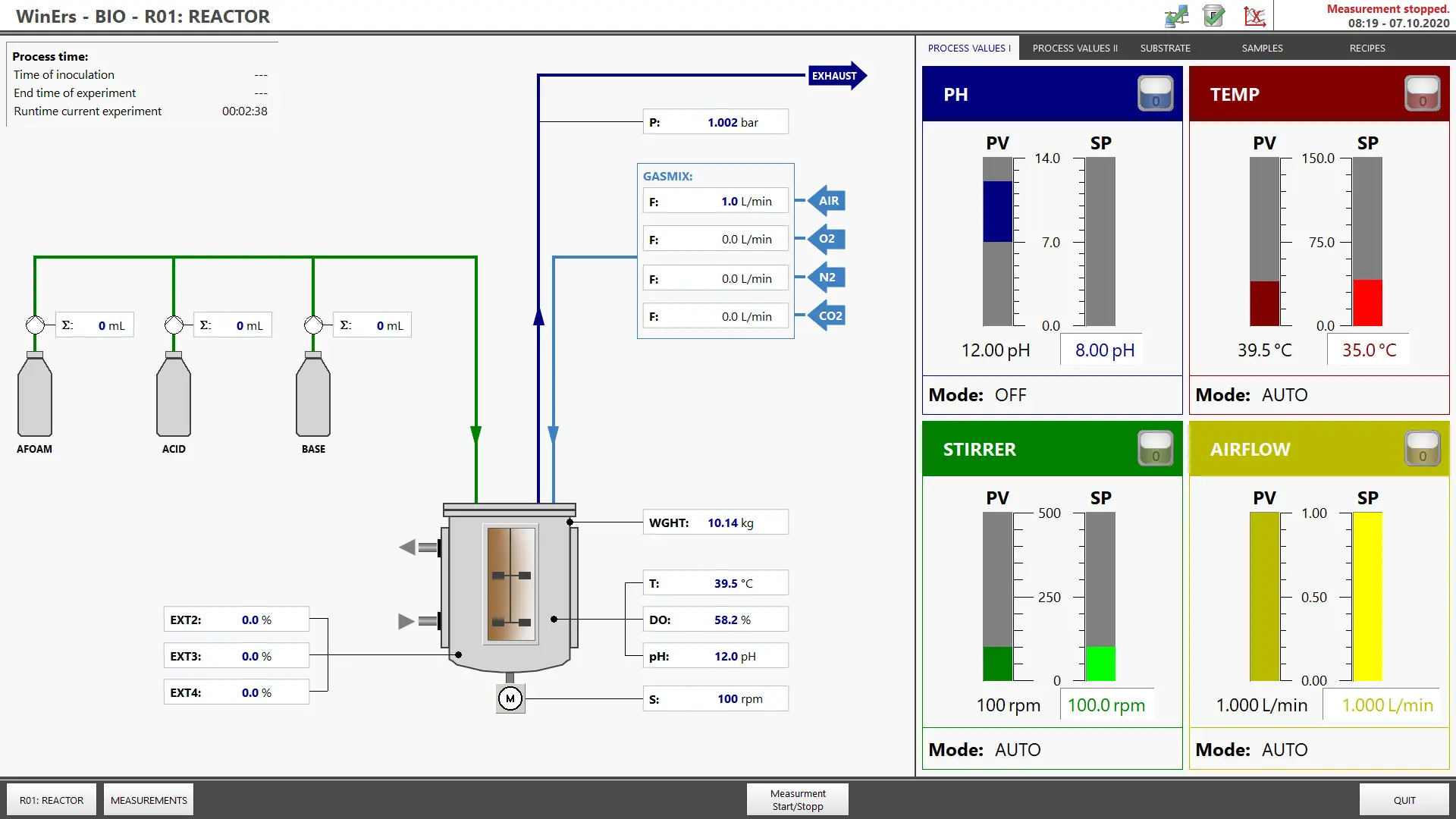

Prozessvisualisierung und Simulation Vollständige Überwachung und Bedienbarkeit des Prozesses über die vom Benutzer erstellte grafische Oberfläche.

  • Statische Elemente (z.B. Texte, Polygone, Linien, Bitmaps, PCE-Symbole),
  • Dynamische Elemente (z.B. animierte Rohre, Füllflächen, Balkengafiken, Farbverläufe, bewegte Objekte),
  • Eingabeelemente (z.B. Schalter, Taster, Schieberegler),
  • Unterfenster (z.B. Messungen und Trends, Blockstrukturen, Statistikdaten)
  • Nutzung umfangreicher Bildbibliotheken,
  • Erstellung eigener Bildbibliotheken,
  • Einbindung von ActiveX-Objekten,
  • Erweiterung der Funktionalität durch selbsterstellte Elemente (DLL-Block),
  • Visualisierung auch über das Inter- oder Intranet mit Web-Browsern.



Messwerterfassung, -speicherung und -archivierung: Individuell einstellbare Speicherungsarten mit einer Speicherzeit ab 1ms: Standardmessung, zyklische Messung, Ereignismessung, Langzeitmessung

  • Die Langzeitmessungen z.B. ermöglicht die komprimierte Speicherung aller Prozessgrößen über Wochen, Monate und Jahre, während mit der Ereignismessung schnelle Vorgänge triggergesteuert und repetierend aufgezeichnet werden können
  • Umfangreiche grafische und statistische Auswertemöglichkeiten
  • Variable Darstellung der Messdaten
  • Online und Offline-Export der Messdaten u.a. nach Excel
  • Archivierungsfunktionen
  • Datensicherheit gemäß FDA 21 CFR Part 11



Steuern und Regeln (Soft-SPS): Einfache grafische Eingabe der Steuerungen, Regelungen und Simulationen über Blockstrukturen, Funktionspläne und GRAFCET; keine Programmierung notwendig.

  • Umfangreiche Blockbibliothek mit analogen und binären Standardblöcken
  • Standardregler P, I, PI, PID sind beliebig untereinander bzw. mit weiteren Regelalgorithmen, wie Fuzzyregler verknüpfbar
  • Ablaufsteuerung mit GRAFCET
  • Fuzzyregler
  • Schnittstelle für eigene Algorithmen (DLL-Block)
  • Benutzerdefinierbare Blöcke (Arithmetikblock, Differntialgleichungssysteme, Funktionsgeber, Programmgeber)
  • Einfacher Einsatz als Simulationssystem für dynamische System



GRAFCET: Erstellen von Ablaufsteuerungen mit GRAFCET nach DIN EN 60848

  • grafischer Editor
  • online-Debugger für GRAFCET

Ablaufsteuerungen mit GRAFCET auf dem PC

GRAFCET ist eine nach EN 60848 normierte grafische Beschreibungssprache zur Darstellung von Abläufen. Als Nachfolger des Funktionsplans nach DIN 40719 findet sie hauptsächlich Anwendung in der Automatisierungs-, Chemie- und Verfahrenstechnik.

GRAFCET ähnelt der grafischen Ablaufsprache (AS) nach EN 61131 für SPSen, ist aber als technologieunabhängige Spezifikationssprache zur Planung und Beschreibung von Abläufen eine Abstraktionsebene höher.

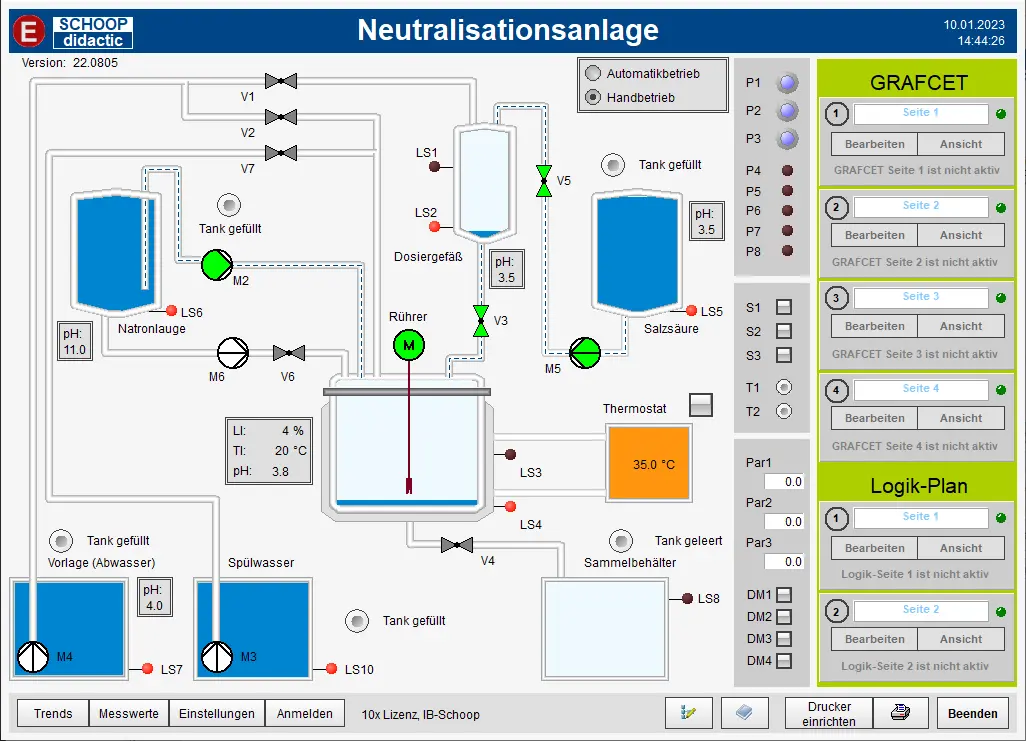

Das Prozessleitsystem WinErs, die WinErs-Laborversion und die GRAFCET- Laborversion ermöglichen die grafische Eingabe von GRAFCET-Plänen. Die integrierte Soft-SPS setzt diese Pläne direkt um in Steuerungen/Ablaufsteuerungen. In einer GRAFCET-Ansicht werden die aktuellen Zustände der Abläufe farblich unterschieden und können so überwacht werden.

Mehrbenutzerverwaltung: Verwaltung von Benutzern mit hierarchischen Rechten

  • Passwortschutz



Alarme: Verwaltung von bis zu einer Million Alarmmeldungen

  • Unterteilung der Meldungen in fünf Meldeklassen von Betriebsmeldung bis Störmeldung
  • Ausgabe auf Stördrucker
  • Alarmarchiv mit umfangreicher Filterfunktion zur gezielten Fehleranalyse
  • Benachrichtigungen
  • Versand über Fax, Email, SMS mit dem Nachrichtentreiber



Protokolle: Leistungsfähiger Protokolleditor zum Gestalten individueller Protokolle

  • Auslösung der Protokolle zeitgesteuert, manuell oder ereignisgesteuert (signalabhängig)
  • automatischer Ausdruck
  • PDF- und Excel-Export



Rezepte: Strukturierte Verwaltung von Parametersätzen, die als Vorgabewerte für die Steuerung der Prozessabläufe dienen - Zugriff auf alle Signale und Parameter

  • Verwendung von Unterrezepten



Batch-Rezepturen: Einfache grafische Erstellung von Ablaufsteuerungen, insbesondere Rezepturabläufen durch Verkettung von Grundoperationen und Weiterschaltbedingungen (Transitionen) nach IEC 1131

  • Häufig wechselnde Abläufe können in der Runtimeversion vom Kunden selbst erstellt und konfiguriert werden



COM-Schnittstelle: COM-Automationsserver (ActiveX) zur externen Steuerung von Abläufen und Funktionen mit eigenen Programmen

  • Voll integrierbar in Visual Basic, C, C++ und Delphi
  • Zeitplaner zum Auslösen von Aufträgen in WinErs (z.B. Messdatenarchivierung, Druckaufträge)
  • Excel-Add-in für WinErs Datenaustausch



Client-Server-Architektur: WinErs kann als Ein- oder Mehrplatzsystem (Multi-Client) im Netzwerk konfiguriert werden

  • Verteilte Intelligenz durch Datenaustausch zwischen WinErs-Servern
  • Redundante Systeme



DFÜ-Fernüberwachung: Automatischer Verbindungsaufbau über DFÜ zeit- oder ereignisgesteuert

  • Versenden von Alarmen über Modem an Mobiltelefone, Faxe und Mailserver



Prozessschnittstellen:

  • MQTT Protokoll
  • OPC-Server (OPC Classic und OPC UA)
  • OPC-Client (OPC Classic und OPC UA)
  • Web-Server
  • DDE-Server
  • DDE-Client
  • Industrial Ethernet(TCP/IP- Modbus)
  • PC-Karten
  • PROFIBUS
  • INTERBUS
  • H1-Bus
  • ODBC-Datenbankschnittstelle
  • 3964R
  • AS511
  • MPI - Schnittstelle
  • Serielle Schnittstellen
  • EtherCat
  • BACnet
  • S5, S7-300, S7-400, S7-1200, S7-1500, LOGO! 0BA7 und LOGO! 0BA8
  • Fernwirkprotokoll (IEC -60870-5)
  • Offene Treiberschnittstelle
  • Anpassbar an jede Geräte- und Prozessschnittstelle
  • und viele weitere mehr. Siehe Preise Software oder kontaktieren Sie uns.
